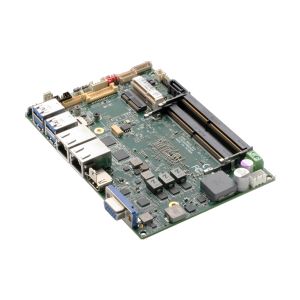

GENE-ADN6 (i3-N305)
3.5” SubCompact Board with Intel® Core™ i3-N305 Processor
- Intel® Core™ i3-N305 (Click HERE for N97 version)
- DDR5 4800 MHz, SODIMM x 1, Up to 32GB
- HDMI 1.4, VGA, LVDS x 1
- Intel 2.5GbE x 3, SATA 6.0 Gb/s x 1, DIO x 8bit, Audio Header x 1, Nano SIM x 1
- USB3.2 Gen2 x 2, USB2.0 x 4, RS-232/422/485 x 2, RS-232 x 2
- Mini PCIe card x 1, M.2 E-Key 2230 x 1, M.2 B-Key 3052 x 1
- Wide DC Input 9-36V
3.5” SubCompact Board with Intel® Core™ i3-N305 Processor
Sub Title | 3.5” SubCompact Board with Intel® Core™ i3-N305 Processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Packing List |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Product Spec |
|
Write Your Own Review
SYSTEM
Form Factor
3.5" SubCompact Board
CPU
Intel® Core™ i3-N305 (8C/8T, up to 3.8 GHz, 15W)
Chipset
Integrated with Intel® SoC
Memory Type
DDR5 4800, Single Channel SODIMM x 1, Max.32GB, Non-ECC
BIOS
UEFI
Wake on LAN
Yes
Watchdog Timer
255 Levels
SECURITY
TPM 2.0
RTC BATTERY
Lithium Battery 3V/240mAH
Dimension (L x W)
5.75" x 4" (146mm x 101.7mm), 0.94 lbs (0.43 kg)
OS SUPPORT
Windows 10 (64bit)
Ubuntu 22.04 / Kernel 5.15.0-25-generic
Power
POWER REQUIREMENT
+9V~36V
POWER SUPPLY TYPE
AT/ATX
CONNECTOR
Phoeix 2-pin Connector
POWER CONSUMPTION
Intel® Core™ i3-N305, DDR5 32GB x1, 3.4A@ +12V (TYPICAL)
Intel® Core™ i3-N305, DDR5 32GB x1, 5.24A@ +12V (MAX)
Display
CONTROLLER
Intel® UHD Graphics
LVDS
LVDS x 1, Dual Channel 18/24bit, up to 1920 x1080
DISPLAY INTERFACE
HDMI 1.4 x 1, up to 3840 x2160 @30Hz
VGA x 1, up to 1920 x1080
MULTIPLE DISPLAY
Up to 3 Simultaneous Displays
Audio
CODEC
Realtek ALC897
AUDIO INTERFACE
Line-in/Line-out/MIC
SPEAKER
—
EXTERNAL I/O
ETHERNET
Intel® i226 2.5G, RJ-45 x 3
USB
USB3.2 Gen 2 x 2
SERIAL PORT
—
VIDEO
HDMI 1.4 x 1, VGA x 1
INTERNAL I/O
USB
USB2.0 x 4
SERIAL PORT
COM1 , COM2 (RS232/422/485,supports 5V/12V/RI)
COM3 , COM4 (RS232)
VIDEO
LVDS x 1, Inverter x 1 (12V/2A)
SATA
SATA 6.0 Gb/s x 1
+5V SATA Power Connector x 1
AUDIO
Audio Header x 1
DIO/GPIO
GPIO 8-bit
SMBUS/I2C
SMBus / I2C x 1 (Default: SMBus)
TOUCH
—
FAN
4pins Smart Fan x 1
SIM
Nano SIM x 1
FRONT PANEL
HDD LED, PWR LED, Power Button, Buzzer, Reset
EXPANSION
MINI PCI-E/MSATA
Full-size mSATA / mPCIe x 1 (Default: mSATA, select by BIOS)
M.2
M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB2.0)
M.2 3052 B-Key x 1 (USB3.2 Gen2 + USB2.0)
ENVIRONMENT & CERTIFICATION
OPERATING TEMPERATURE
32°F ~ 140°F (0°C ~ 60°C)
STORAGE TEMPERATURE
-40°F ~ 185°F (-40°C ~ 85°C)
OPERATING HUMIDITY
0% ~ 90% relative humidity, non-condensing
MTBF (HOURS)
337,963
EMC
CE/FCC Class A
SYSTEM | |
Form Factor | 3.5" SubCompact Board |
CPU | Intel® Core™ i3-N305 (8C/8T, up to 3.8 GHz, 15W) |
Chipset | Integrated with Intel® SoC |
Memory Type | DDR5 4800, Single Channel SODIMM x 1, Max.32GB, Non-ECC |
BIOS | UEFI |
Wake on LAN | Yes |
Watchdog Timer | 255 Levels |
SECURITY | TPM 2.0 |
RTC BATTERY | Lithium Battery 3V/240mAH |
Dimension (L x W) | 5.75" x 4" (146mm x 101.7mm), 0.94 lbs (0.43 kg) |
OS SUPPORT | Windows 10 (64bit) Ubuntu 22.04 / Kernel 5.15.0-25-generic |
Power | |
POWER REQUIREMENT | +9V~36V |
POWER SUPPLY TYPE | AT/ATX |
CONNECTOR | Phoeix 2-pin Connector |
POWER CONSUMPTION | Intel® Core™ i3-N305, DDR5 32GB x1, 3.4A@ +12V (TYPICAL) Intel® Core™ i3-N305, DDR5 32GB x1, 5.24A@ +12V (MAX) |
Display | |
CONTROLLER | Intel® UHD Graphics |
LVDS | LVDS x 1, Dual Channel 18/24bit, up to 1920 x1080 |
DISPLAY INTERFACE | HDMI 1.4 x 1, up to 3840 x2160 @30Hz VGA x 1, up to 1920 x1080 |
MULTIPLE DISPLAY | Up to 3 Simultaneous Displays |
Audio | |
CODEC | Realtek ALC897 |
AUDIO INTERFACE | Line-in/Line-out/MIC |
SPEAKER | — |
EXTERNAL I/O | |
ETHERNET | Intel® i226 2.5G, RJ-45 x 3 |
USB | USB3.2 Gen 2 x 2 |
SERIAL PORT | — |
VIDEO | HDMI 1.4 x 1, VGA x 1 |
INTERNAL I/O | |
USB | USB2.0 x 4 |
SERIAL PORT | COM1 , COM2 (RS232/422/485,supports 5V/12V/RI) COM3 , COM4 (RS232) |
VIDEO | LVDS x 1, Inverter x 1 (12V/2A) |
SATA | SATA 6.0 Gb/s x 1 +5V SATA Power Connector x 1 |
AUDIO | Audio Header x 1 |
DIO/GPIO | GPIO 8-bit |
SMBUS/I2C | SMBus / I2C x 1 (Default: SMBus) |
TOUCH | — |
FAN | 4pins Smart Fan x 1 |
SIM | Nano SIM x 1 |
FRONT PANEL | HDD LED, PWR LED, Power Button, Buzzer, Reset |
EXPANSION | |
MINI PCI-E/MSATA | Full-size mSATA / mPCIe x 1 (Default: mSATA, select by BIOS) |
M.2 | M.2 2230 E-Key x 1 (PCIe 3.0 [x1] + USB2.0) M.2 3052 B-Key x 1 (USB3.2 Gen2 + USB2.0) |
ENVIRONMENT & CERTIFICATION | |
OPERATING TEMPERATURE | 32°F ~ 140°F (0°C ~ 60°C) |
STORAGE TEMPERATURE | -40°F ~ 185°F (-40°C ~ 85°C) |
OPERATING HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
MTBF (HOURS) | 337,963 |
EMC | CE/FCC Class A |
- GENE-ADN6 MB x 1
- GENE-ADN6 MB x 1
